TEDOM 製品紹介
-TEDOM PRODUCTS-

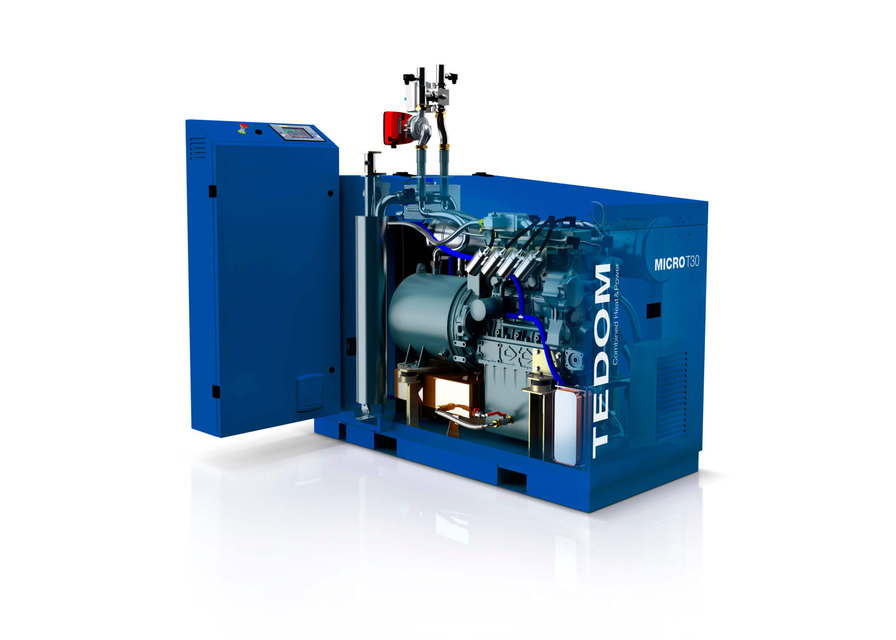

MICRO

コンパクトで高性能な発電機

建物の内部にある設備に機器を設置したり、その機器を交換したりすることは、とりわけ作業スペースが限られているため、大きな課題となります。MICRO CHPユニットの設計は、このような課題に考慮して作られました。コンパクトな構造なので、どこにでも設置できます。また、設置に手間がかからず、コストも抑えられます。さらに、メンテナンスのためのスペースも不要です。

MICRO CHPの代表的な特徴

狭い場所での使用条件

コンパクトなサイズなので、狭い場所でも設置が可能です。

自動化された運用

高度な制御システムにより、ユニットの動作は完全に自動化されています。

耐久性

高品質な設計と定期的なメンテナンスにより、各部品の長寿命化を実現しています。

プラグ＆プレイ

一体型設計と密閉型の構造により、複雑な工事が不要です。

極めて低騒音な作動

密閉されたサウンドエンクロージャーにより、本体の静音性を実現しています。

可変式配電盤

独立した操作盤で、スペースに応じた位置調整が可能です。

MICRO CHPユニットの活用例

ホテル＆ゲストハウス

ホテルやゲストハウスは、コージェネの恩恵を受けられる典型的な事例です。ホテルやゲストハウスは、電気や熱を自身の必要性に応じて使用できる施設です。同時に、CHPユニットは非常時の電力源としても機能します。

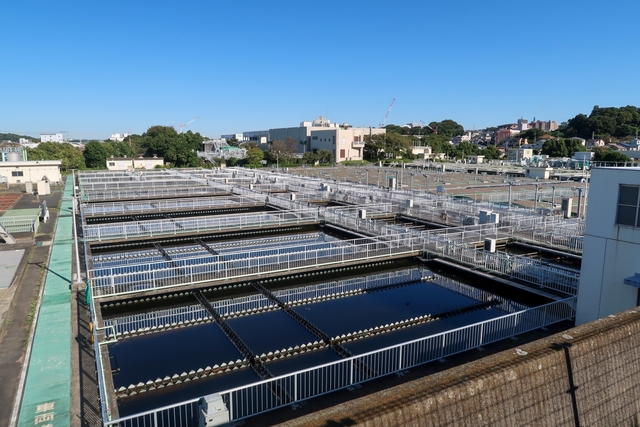

廃水処理施設

下水処理場の汚泥からメタンが含まれるガスが発生します。これをCHPユニットの燃料として使用することができます。小規模な下水処理場では、マイクロCHPユニットで電気を作り、処理場への供給と系統への売電の両方を行うことができます。

病院

病院は、CHPユニットが頻繁に使用される場所です。これらの建物では、電気と熱を継続的に供給する必要があるため、コージェネレーションを使用する直接的な前提条件となっています。病院では、施設の規模に応じて、より大きな出力のCHPユニットを使用することができます。

2373

TEDOM発電機の各機種スペック
-SPEC-

天然ガス50Hz（標準）

CHP タイプ	電気出力 [kW]	最大熱出力 [kW]	総合効率 [%]	排出量 [mg NOx/CO]
Micro 30	20	48.8	103.2	95 / 250
Micro 30	30	65.4	103.1	95 / 250
Micro 50	50	101.6	103.7	95 / 250
Cento 80	81	128	90.9	500 / 650
Cento 100	104	155	92.5	500 / 650
Cento 120	125	194	92.7	500 / 650
Cento 160	164	241	93.3	500 / 650
Cento 180	184	255	93.6	500 / 650
Cento 200	200	277	93.5	500 / 650
Flexi 260	260	392	95.2	95 / 250
Flexi 350	354	482	94.9	500 / 650
Flexi 430	430	668	94.4	250 / 650
Flexi 530	528	738	94.3	250 / 650
Quanto 600	600	802	98.2	250 / 650
Quanto 800	800	1,059	98.4	250 / 650
Quanto 1000	999	1,359	99.1	250 / 650
Quanto 1200	1,200	1,576	98.5	250 / 650
Quanto 1600	1,560	2,080	98.5	250 / 650
Quanto 1800	1,840	2,105	93.5	250 / 650
Quanto 2000	2,000	2,621	98.5	250 / 650
Quanto 2300	2,300	2,863	98.7	250 / 650
Quanto 3000	3,203	3,856	92.8	250 / 650
Quanto 4000	4,500	5,066	92.9	250 / 650

都市ガス50Hz(低排出)

CHP タイプ	電気出力 [kW]	最大熱出力 [kW]	総合効率 [%]	排出量 [mg NOx/CO]
Micro 30	20	48.8	103.2	50 / 150
Micro 30	30	65.4	103.1	50 / 150
Micro 50	50	101.6	103.7	50 / 150
Cento 80	85	149	92.8	50 / 250
Cento 100	104	174	93	50 / 250
Cento 120	124	193	93.5	50 / 250
Centro 200	200	277	93.5	50 / 250
Flexi 260 3	260	392	95.2	50 / 250
Flexi 350 3	355	482	94.9	95 / 250
Flexi 430 3	430	600	94.9	95 / 250
Flexi 530 3	528	705	94.6	95 / 250
Quanto 600	600	771	98.3	95 / 250
Quanto 800	800	1,017	98.2	95 / 250
Quanto 1000	999	1,304	99.1	95 / 250
Quanto 1200	1,200	1,514	98.6	95 / 250
Quanto 1600	1,560	1,996	98.5	95 / 250
Quanto 1800	1,840	2,014	93.6	95 / 250
Quanto 2000	2,000	2,514	98.6	95 / 250
Quanto 2300	2,300	2,754	98.8	95 / 250
Quanto 3000	3,203	3,856	92.8	95 / 250
Quanto 4000	4,500	5,066	92.9	95 / 250

都市ガス60Hz

CHP タイプ	電気出力 [kW]	熱出力 (BTU/h)	総合効率 [%]	燃料消費量 (BTU/h)
Micro 35 SP	35	240,000	95	379,000
Micro 55	55	342,000	95	555,000
Cento 100	93	502,000	88	935,000
Cento 150	150	764,000	91	1,399,000
Cento 200	192	874,000	88	1,733,000
Cento 220	220	1,003,000	91	1,931,000
Cento 285	285	1,440,000	92	2,627,000
Cento 375	375	1,631,000	90	3,248,000
Cento 555	555	2,474,000	90	4,883,000
Quanto 600	600	2,351,000	91	4,849,000
Quanto 800	800	3,115,000	91	6,432,000
Quanto 1200	1,200	4,477,000	91	9,441,000
Quanto 1600	1,560	5,913,000	91	12,389,000
Quanto 2000	2,000	7,435,000	91	15,737,000

バイオガス50Hz

CHP タイプ	電気出力 [kW]	最大熱出力 [kW]	総合効率 [kW]	燃料における電力入力 [kW]
Micro 30	20	41.3	93	67.3
Micro 30	30	59.0	92	97.1
Micro 50	44	78.7	91	135
Cento 80	83	120	86	237
Cento 100	106	142	86	290
Cento 120	124	165	86	336
Cento 160	166	217	87	440
Cento 180	182	223	87	465
Cento 200	200	245	87	511
Flexi 250	250	235	83	588
Flexi 265	265	249	83	624
Flexi 350	354	397	85	880
Flexi 430	430	506	86	1,090
Flexi 530	528	584	85	1,313
Quanto 600	600	613	86	1,405
Quanto 800	800	803	86	1,856
Quanto 1000	999	1,089	89	2,345
Quanto 1200	1,200	1,285	89	2,793
Quanto 1600	1,560	1,699	89	3,663
Quanto 1800	1,840	1,840	87	4,223
Quanto 2000	2,000	2,137	89	4,650
Quanto 2300	2,300	2,289	87	5,271

バイオガス60Hz

CHP タイプ	電気出力 (kW)	熱出力 (BTU/h)	最大総合効率 LHV (%)	燃料消費量 (BTU/h)
Micro 35	27	166,000	89.7	288,000
Cento 100	94	502,000	86.4	952,000
Cento 200	191	891,000	87.1	1,771,000
Cento 220	220	976,000	87.7	1,969,000
Cento 375	375	1,628,000	87.9	3,306,000
Cento 555	555	2,395,000	86.7	4,944,000
Quanto 600	600	2,201,000	86.5	4,910,000
Quanto 800	800	2,904,000	86.5	6,514,000
Quanto 1200	1,200	4,204,000	86.8	9,564,000
Quanto 1600	1,560	5,603,000	86.8	12,584,000
Quanto 2000	2,000	7,036,000	86.7	15,989,000
